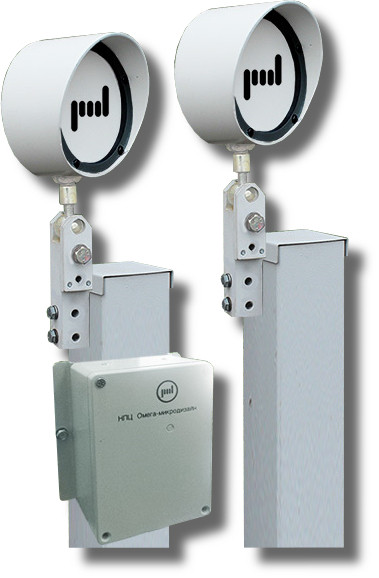

Призма-3-24/250НР1

Цена указана за к-т

Описание Призма-3-24/250НР1 (TD262841)

Малогабаритный радиоволновый двухпозиционный извещатель с узкой объемной зоной обнаружения проятженностью 1...250 м и регулироемой формой и шириной; f-раб.24.15 ГГЦ; синхронизация по проводу и радиолучу; выход "Сухие контакты"; U-пит.10...36 В; I-потр.40 мА; IP66; t-раб.-50...+50°С; 115 х 70 мм. Алюминиевый малогабаритный корпус. В комплект входит блок управления с байонетным соединителем для подключения приемного блока. Органы настройки и индикации расположены на лицевой панели блока управления.

Извещатель предназначен для контроля прямолинейного участка охраняемого рубежа и выдачи тревожного извещения при вторжении нарушителей в зону обнаружения.
Зона обнаржуения имеет форму эллипсоида вращения с большой осью, совпадающей с условной прямой линией, соединяющей передающий и приемный блоки изделия.
В зависимости от решаемых задач, зона обнаружения может формироваться вдоль поверхности земли на открытых участках рубежа или над заграждением.
Извещатель предназначен для совместной работы с аппаратурой, фиксирующей переключение контактной пары или изменение величины сопротивления выходной контрольной цепи
(в дежурном режиме - сопротивление контрольного резистора, включенного последовательно с любым из выводов «сухой» контактной группы выходного реле приемного блока.

- возможность работы вплотную к заграждениям, стенам зданий и сооружений (Патент RU 2348980C2);
- узкая объемная зона обнаружения;
- алюминиевые малогабаритные эстетичные корпуса блоков извещателя;
- органы настройки и индикации в отдельном блоке управления;
- удобство настройки и контроля при установке в неудобных местах (в верхней части заграждения, на крыше здания и т. п.);
- применение коррозионно-стойких материалов - материалов, устойчивых к воздействию атмосферной коррозии.

Комплектация

БПРД - блок передающий (1 шт.)
БПРМ - блок приемный (1 шт.)
БУПР - блок управления БПРМ (1 шт.)

Характеристики Призма-3-24/250НР1 (TD262841)

Параметры зоны обнаружения:
- протяженность зоны обнаружения, м1…250
- угол раскрыва антенн2°
Обнаруживаемая скорость движения, м/сек0.1…10
Параметры тревожного выхода:
- тип контактовнормально-замкнутые
- длительность тревожного извещения, сек5
- коммутируемое напряжение, В38
- коммутируемый ток, А0.1
- тампересть
Напряжение питания, B:
- от внешнего источника питания10…36
Ток потребления, мА:
- при питании от внешнего источника питания40
Степень защитыIP66
Диапазон рабочих температур, °С-50…+50
Габаритные размеры, мм:
- блока приемного115х72х115
- блока передающего176х138х90
